聚氨酯发泡过程分析
作者：山东九旭 发布时间：2020-05-09
以下A料代表聚氨酯白料，即组合聚醚；B料代表聚氨酯黑料，即聚合MDI。

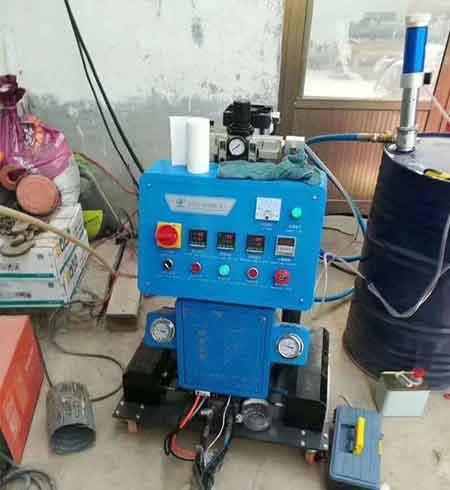

上图：Q2600发泡机
1.A、B料混合后不发泡：①料温低;②两组分配比不准③A料漏加催化剂;④B料质量低劣;⑤A料漏加发泡剂。
2.聚氨酯硬泡收缩：①A料组分多,使聚氨酯硬泡强度下降引起收缩;②喷枪中料液混合不均,喷雾空气太小,或物料粘度太大;③固化太快,形成较多闭孔;④气体热胀冷缩变形。
3.聚氨酯硬泡酥脆：①B料组分太多;②水分过多;③工作面温度过低;④B料酸值大,含杂质多;⑤A料阻燃剂加入量过多。
4.聚氨酯硬泡太软,熟化过慢：①B料组分量小;②A料中锡类催化剂太少;③气温、料温、落料工作面温度低。
5.聚氨酯硬泡塌泡：①发泡气体产生过速,应降低A料中胺催化剂用量;②A料中匀泡剂失效或有碱性;③催化剂失效或漏加,应补加A料中锡催化剂;④原料中酸值大。
6.聚氨酯硬泡泡孔粗大：①A料中匀泡剂失效或漏加;②水分多(发泡剂或聚醚中水分);③A、B料搅拌混合不均匀;④B料纯度低,含总氯或酸值高;⑤气体发生速度比凝胶快。
7.聚氨酯硬泡开裂，或烧心：①物料温度高;②A料催化剂过量;③一次浇注量过大,泡沫过厚;④用水做发泡剂时加入量过多;⑤物料中有金属盐类杂质。
8.聚氨酯硬泡脱落：①喷涂工作面湿度大,使反应不完全充分,底层泡沫发酥、发脆、呈粉沫状;②被喷工作面不洁,有油污,灰尘太多
9.聚氨酯硬泡逸出烟：①A料中催化剂用量太高;②A料中聚醚羟值过高;③料温太高等。
从以上出现的问题分析得知,除客观因素外,A料组分涉及因素较多。在现实生产中,调整粘度、乳白时间、发泡时间、固化时间等主要是调整A料。
相关标签：
